    冷却塔用ギヤボックス

    冷却塔ファン駆動用 ギヤユニット

    冷却塔用ギヤボックスは、安定した動力伝達と高信頼の動作制御設計です。連続負荷や気候変動でも耐えうる、大型ファンシステムを効率的に駆動させます。高精度なギヤアライメントと円滑なトルク伝達が、静音性と動作の安定性を高め、装置の長寿命化を確実にします。 堅牢な構造と密閉性に優れた筐体は、水分や腐食から内部を保護し、冷却の長期連続運転に最適な構造となります。

    お見積もり依頼
    製品仕様
    冷却塔用ギヤボックスの特長
      • 出力軸設計
        高精度アライメント1:10テーパーシャフト
        ファンブレードの着脱が容易
        負荷の均等分散による動作安定性
      • 防振設計
        出力軸のベアリングスパンを広げるアプローチにより、ファン稼働時の優れた安定性と低振動性を有します。
        ボルトの配置を対称にすることで、荷重の均等分散と強固な構造バランスを実現しています。
      • 冷却性能
        放熱面積の拡大と改良された気流カバーにより、稼働中のギアボックスの温度を常に適正に保ちます。
        過酷な高温環境や長時間の連続稼働向けに、冷却能力をさらに高めるオプションの冷却コイルをご用意しています。
      • 低騒音
        ギアの噛合い率を大きく設計することにより、より滑らかで安定した動力伝達を実現します。DIN 6級準拠の高精度ギアが振動と作動音を大幅に抑えています。
      • 容易なメンテナンス
        外部からのアクセスしやすくするためブリーザー、オイル注油口、ドレンポートの取付穴に延長管を接続することができます。
        点検窓がオイル面より高い位置に設置されているため、オイルを抜き取ることなく内部のギアの摩耗状態を目視確認できます。
        特許技術であるS字型ブリーザーがオイル漏れを防止し、日々のメンテナンスの手間を大幅に軽減します。
    簡単選択早見表

    入力速度: 1750 rpm

    出力速度(rpm) 変速比 モーター出力 (kW)
    55 75 90 110 132 160 200 250 280
    280 6.3 - - - - - - - - -
    245 7.1 - 045 045 045 - - - - -
    220 8 - 045 045 045 050 055 - - -
    195 9 - 045 045 050 050 055 060 - -
    175 10 - 045 045 050 050 055 060 065 -
    155 11.2 045 045 050 050 055 060 065 070 070
    140 12.5 045 045 050 050 055 060 065 070 075
    125 14 - 055 055 055 060 065 070 075 075
    110 16 - 055 055 055 065 070 075 075
    97 18 - 055 055 060 065 070 075

    入力速度: 1160 rpm

    出力速度(rpm) 変速比 モーター出力 (kW)
    55 75 90 110 132 160 200 250 280
    185 6.3 - - - - 60 60 65 65
    165 7.1 45 45 - - 60 60 65 70
    145 8 45 45 50 55 60 60 65 70
    130 9 45 50 50 55 60 65 65 75
    115 10 45 50 50 55 60 65 70 75 75
    105 11.2 50 50 55 60 65 65 75 75
    93 12.5 50 50 60 65 65 70 75
    83 14 55 55 60 65 70 70 75
    73 16 55 55 65 70 75 75
    64 18 55 60 70 70 75

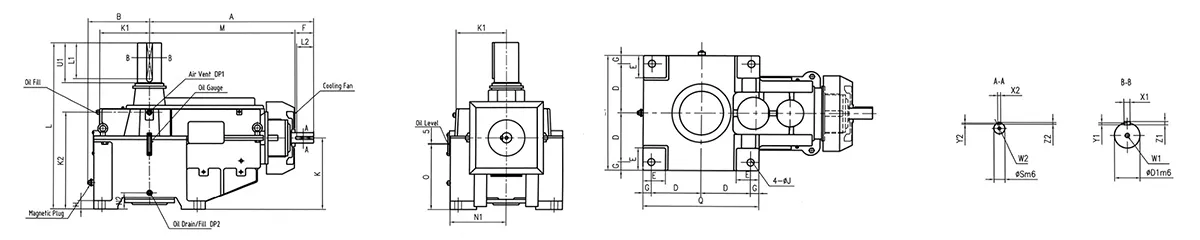

    外形寸法 (mm)

    フレームサイズ A B M D Q G H 取付ボルト(J) L K E 重量 (kg) オイル容量 （L） O
    45 725 260 645 200 470 35 38 28 (M24) 725 290 95 365 24 260
    50 794 290 714 225 530 40 40 35 (M30) 795 320 105 435 34 290
    55 794 290 714 225 530 40 40 35 (M30) 795 320 105 435 34 290
    60 865 305 750 240 560 40 45 35 (M30) 900 370 105 660 55 335
    65 946 325 831 260 600 40 45 35 (M30) 990 395 105 830 75 360
    70 965 350 850 275 650 50 52 42 (M36) 1010 415 135 960 90 375
    75 1018 370 903 295 690 50 52 42 (M36) 1045 450 135 1250 110 410
    外形寸法
    過酷な環境にも応える、確かな駆動ソリューションをお探しの方へ

    お客様のシステムに最適なギヤボックス・減速機をご提案

    当社について

    Transcykoは産業用ギヤボックスおよび減速機の開発から製造までをトータルに手がける専門メーカーです。40年に及ぶモノづくりの知見をベースに、化学・冶金・自動化等の高度なスペックが求められる市場へ、オーダーメイドの高精度駆動ソリューションを供給しています。南京と台湾に広大な製造工場（総面積40,000m²）を構え、年間最大60,000台に及ぶ高精度ギヤ減速機の安定した量産体制を確立しています。

    • 当社について40年以上のギヤボックス製造実績
    • 当社について工業技術研究院（ITRI）との共同開発体制
    • 当社についてドイツ・日本製の先進の加工・検査設備
    • 当社についてISO 9001、ISO 14001、ISO 45001、ISO 50001認証取得
    • 当社について世界各国の販売代理店との強固なパートナーシップ

    選定の際は塔の規模、風量、ファンの種類といった基本項目を検証することが重要です。ファンの効率的な駆動にはギヤボックスの十分なトルクが必要となり、ファンの直径・回転速度・ギヤ比の選定によって決まります。設置場所における温度・湿度の変化や、腐食性物質の有無など外的要因をあらかじめ想定して設計、選定を行います。メンテナンスしやすいシンプルな設計のギアボックスは、ダウンタイムと維持費用の削減に大きく貢献します。

    ギヤボックスの円滑な稼働の維持には定期的なメンテナンスが必要です。ギアの摩耗防止に充分な潤滑性を保持のため、オイルの交換および補充は適時行います。普段とは違う音や振動がないか、トラブルを未然に防ぐため、チェックすることも重要です。経年変化による性能低下を防ぐため、ギヤボックス内へのゴミやほこりの蓄積を防止し清潔に保ってください。装置をスムーズに動かし長持ちさせるには、モーター・ギヤボックス・ファンそれぞれの軸芯の整合性をチェックすることが大切です。

    製品寿命は運転条件やメンテナンスの頻度によって変動します。適切な潤滑、定期点検、正確なギヤアライメントを維持することで、冷却塔用ギヤボックスは10年以上の安定稼働を実現します。
