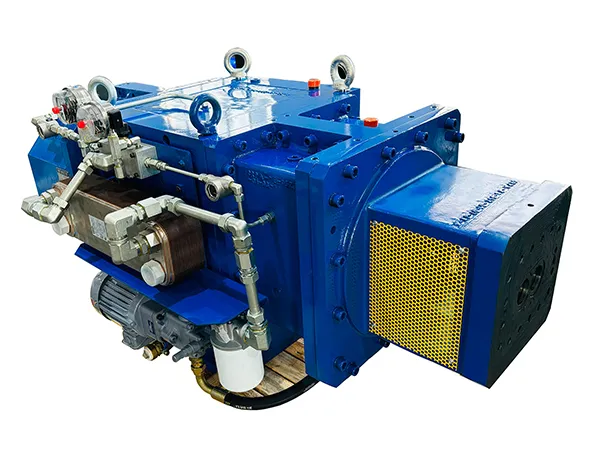

二軸押出機用ギヤボックス
  • 二軸押出機用ギヤボックス
  • 二軸押出機用ギヤボックス
  • 二軸押出機用ギヤボックス
  • 二軸押出機用ギヤボックス
  • 二軸押出機用ギヤボックス

    • 二軸押出機用ギヤボックス

    同方向回転と異方向回転二軸押出機用 減速機

    構造の概要

    • 筐体
      高品質なダクタイル鋳鉄（FCD450）または鋼板を採用しています。高剛性と高耐震性を確保し、連続運転にも安定した性能を発揮します。
    • ギヤ
      高強度18CrNiMo7-6ヘリカルギヤを採用しています。DIN 6級以上の高精度規格に準拠、低騒音と高効率の動力伝達を実現します。
    • スラストベアリング
      294.E型スラスト自動調心ころ軸受を採用し、二軸スクリューから発生するスラスト荷重を確実に支持、連続押出運転においてアライメントを維持し、摩耗を最小限に抑えます。
    お見積もり依頼

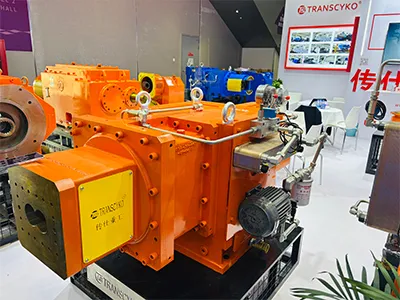

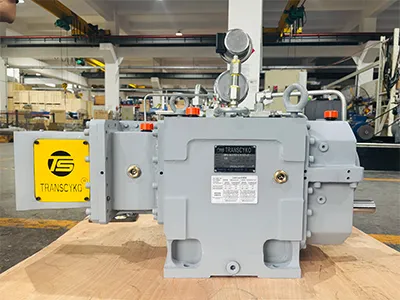

    • CRPAシリーズ ギヤボックス 平行同方向回転二軸押出機用
    • CRPAシリーズ ギヤボックス 平行同方向回転二軸押出機用
    CRPAシリーズ ギヤボックス

    平行同方向回転二軸押出機用

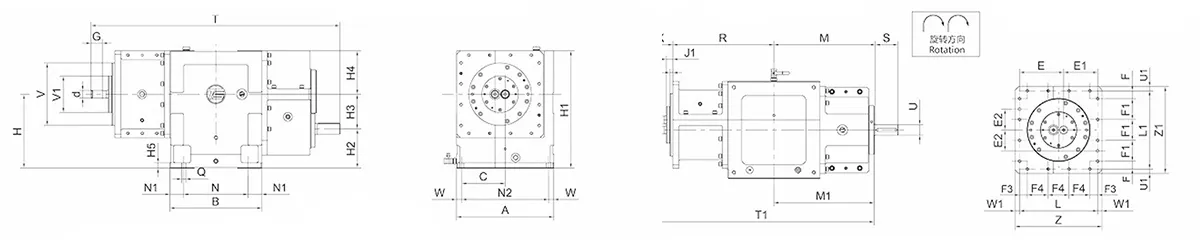

    外形寸法 (mm)

    外形寸法
    型番/サイズ A B C d (DIN5480) E E1 E2 F F1 F2 F3 F4 G H
    H10     		H1
    CRPA 21.5/26* 220 200 72.5 W14x1x30x12 87.75 66.25 37.5 17 35 40 17 40 21 180 280
    CRPA 26.2/32* 280 300 122 W18x1x30x16 120.1 93.9 60 17 60 60 17 60 31.4 225 350
    CRPA 35/42* 360 340 160 W25x1x30x24 162.5 127.5 80 25 80 80 25 80 42 285 445
    CRPA 42/52* 400 448 175 W32x1.25x30x24 179 137 90 23 90 90 23 90 45 320 500
    CRPA 48/58* 460 480 205 W35x1.25x30×26 206 158 105 24.5 105 105 24.5 105 53 360 560
    CRPA 58.5/70* 560 530 250 W45x1.5x30x28 254.25 195.75 120 45 120 120 45 120 65 425 675
    CRPA 76/92* 715 612 318 W60x2x30x28 323 247 155 52.5 155 155 52.5 155 60 530 845
    CRPA 86/104* 815 720 361 W65x2.5x30x24 373 287 185 52.5 185 185 52.5 170/215 75 595 955
    CRPA 97/120* 801 796 299 W72x2.5x30x27 416 319 205 52.5 205 205 52.5 210 85 680 1070
    CRPA 110/133* 970 892 490 W90x3x30x28 487.5 377.5 255 72.5 230 220 72.5 180/360 100 730 1170
    CRPA 120/144* 1040 911 512 W95x3x30x30 505 385 255 87.5 170 340 85 180 120 810 1265
    型番/サイズ H2
    H10     		H3 H4 H5 I J J1 K L L1 M M1 N N1 N2 P
    n°16
    CRPA 21.5/26* 100 80 100 16 21.5 15 26 57 154 144 232 228 170 15 145 M8
    CRPA 26.2/32* 125 100 125 19 26.2 12 24 73 214 214 312 308 200 50 244 M10
    CRPA 35/42* 160 125 160 22 35 15 32 93 290 290 414 409 230 55 320 M12
    CRPA 42/52* 180 140 180 23 42 20 39 108 316 316 484 478 318 65 350 M12
    CRPA 48/58* 200 160 200 25 48 14 34 115 364 364 507 503 340 70 410 M14
    CRPA 58.5/70* 225 200 250 30 58.5 16 37 137 450 450 585 578 370 80 500 M16
    CRPA 76/92* 280 250 315 38 76 15 40 171 570 570 717 678 412 100 635 M20
    CRPA 86/104* 315 280 360 45 86 15 40 185 660 660 795 780 480 120 725 M24
    CRPA 97/120* 360 320 390 55 97 15 40 205 735 720 853 848 516 140 701 M24
    CRPA 110/133* 370 360 440 55 110 15 42 255 865 825 976 952 580 156 860 M24
    CRPA 120/144* 410 400 455 55 120 25 55 270 890 855 1016.5 1011.5 599 156 930 M24
    型番/サイズ P1
    H7     		Q R S T t1 U U1 V
    f7     		V1 W W1 Z Z1 重量
    [kg]     		オイル容量
    [kg]
    CRPA 21.5/26* 8 14 220 56 565 505 24j6 8 110 80 37.5 8 170 160 100 4.5
    CRPA 26.2/32* 10 16 299 70 754 680 32j6 13 160 100 18 13 240 240 200 12
    CRPA 35/42* 12 18 357 80 944 859 35j6 15 220 150 20 15 320 320 360 35
    CRPA 42/52* 12 18 457 90 1139 1043 40k6 17 250 180 25 17 350 350 510 42
    CRPA 48/58* 14 20 482 100 1204 1100 45k6 18 290 200 25 18 400 400 700 55
    CRPA 58.5/70* 16 24 582 130 1434 1297 60m6 25 355 260 30 25 500 500 1150 110
    CRPA 76/92* 20 32 676 180 1744 1525 80m6 30 450 310 40 30 630 630 2350 190
    CRPA 86/104* 20 35 757 200 1937 1722 90m6 30 500 340 45 30 720 720 2850 300
    CRPA 97/120* 20 38 851 225 2134 1904 100m6 30 565 305 50 30 795 780 3650 360
    CRPA 110/133* 20 44 947 225 2403 2154 110m6 27.5 610 305 55 27.5 920 880 5420 540
    CRPA 120/144* 20 44 984.5 250 252 2266 125m6 27.5 630 305 55 27.5 945 910 6855 690

    注記

    • スクリュー径は参考値です
    • 重量およびオイル容量は概算値となり、型式により若干変動します。
    • 大型サイズ、軸間仕様、カスタマイズなど技術詳細については弊社までご相談ください。

    製品仕様

    型番/サイズ 公称減速比 (i) 入力回転速度 (n₁) [min⁻¹] 出力回転速度(n₂) [min⁻¹] 軸あたりの定格トルク(Mₜ) [Nm] 合計定格トルク(Mₜ) [Nm]
    Fs=1.5 Fs=1.5
    CRPA 21.5/26* 1.5-5 1500-1800 300-1200 123 246
    CRPA 26.2/32* 1.5-5 1500-1800 300-1200 265 530
    CRPA 35/42* 1.5-5 1500-1800 300-1200 627 1254
    CRPA 42/52* 1.5-5 1500-1800 300-1200 1161 2322
    CRPA 48/58* 1.5-5 1500-1800 300-1200 1666 3332
    CRPA 58.5/70* 1.5-5 1500-1800 300-1200 3136 6272
    CRPA 76/92* 1.5-5 1500-1800 300-1200 6762 13524
    CRPA 86/104* 1.5-5 1500-1800 300-1200 9973 19946
    CRPA 97/120* 1.5-5 1500-1800 300-1200 13230 26460
    CRPA 110/133* 1.5-5 1500-1800 300-1200 18675 37350
    CRPA 120/144* 1.5-5 1500-1800 300-1200 24475 48950

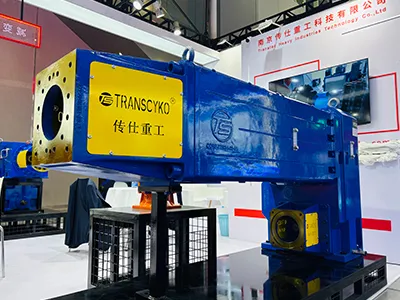

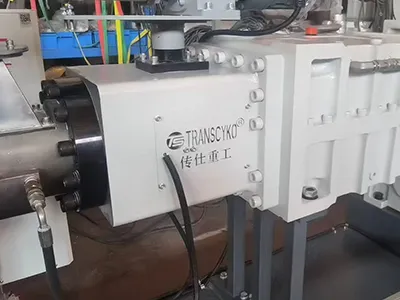

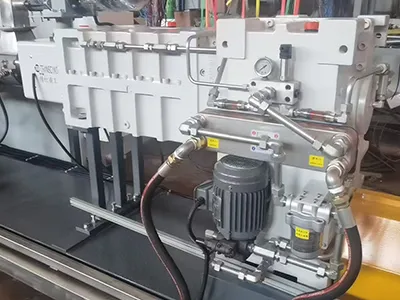

    CORP シリーズギヤボックス

    平行軸異方向回転二軸押出機用

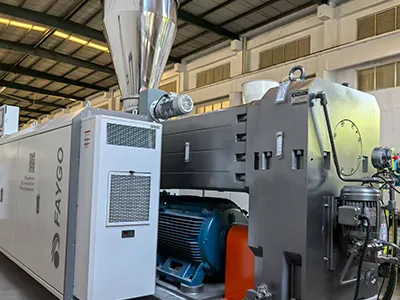

    • CORP シリーズギヤボックス 平行軸異方向回転二軸押出機用
    • CORP シリーズギヤボックス 平行軸異方向回転二軸押出機用
    • CORP シリーズギヤボックス 平行軸異方向回転二軸押出機用
    • CORP シリーズギヤボックス 平行軸異方向回転二軸押出機用

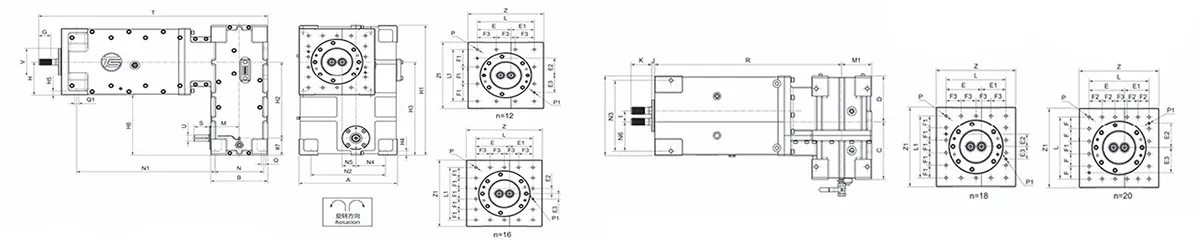

    外形寸法 (mm)

    外形寸法
    型番/サイズ A B B1 C D d(DIN5480) E E1 E2 E3 F F1 F2
    CORP 55/65* 500 300 387 205 295 W40×1.5×30×25 177.5 122.5 60 120 60 60 60
    CORP61/75* 585 375 450 235 350 W45×2×30×21 210.5 149.5 120 120 - 120 -
    CORP64/75* 585 375 450 235 350 W45×2×30×21 212 148 120 120 - 120 -
    CORP73/90* 610 420 480 245 365 W52×2.5×30×19 211.5 138.5 35 35 - 70 -
    CORP75/90* 610 420 480 245 365 W55×3×30×17 212.5 137.5 35 35 - 70 -
    CORP75.35/90* 570 420 400 245 325 W55×3×30×17 212675 137325 35 35 - 70 -
    CORP77/93* 610 420 480 245 365 W55×3×30×17 213.5 136.5 35 35 - 70 -
    CORP 90/110* 630 407 470 250 380 W65×2×30×31 255 165 86 86 - 86 -
    CORP 92.5/114* 630 407 470 250 380 W65×2×30×31 256.25 163.75 86 86 - 86 -
    CORP 110/130* 730 460 560 280 450 W78×2×30×28 305 195 200 200 100 100 100
    型番/サイズ F3 G H
    (H10)     		H1 H2 H3
    (H10)     		H4 H5 H6 H7
    (H10)     		I J K L
    CORP55/65* 60 65 180 740 437 534 25 25 354 97 55 30 90 300
    CORP61/75* 120 75 210 895 527 642 35 35 432 115 61 21 111 360
    CORP 64/75* 120 75 210 830 462 577 35 35 367 115 64 21 111 360
    CORP 73/90* 87.5 107 225 880 485 608 35 35 383 123 73 25 152 350
    CORP 75/90* 87.5 93 225 880 485 608 35 35 383 123 75 25 138 350
    CORP75.35/90* 87.5 93 200 972 577 700 35 35 475 123 75.35 25 138 350
    CORP77/93* 87.5 93 225 880 485 608 35 35 383 123 77 25 138 350
    CORP 90/110* 105 98 235 1015 610 735 30 40 475 125 90 30 158 420
    CORP 92.5/114* 105 98 235 1015 610 735 30 40 475 125 92.5 30 158 420
    CORP 110/130* 100 125 280 1140 685 825 40 40 510 140 110 30 165 500
    型番/サイズ L1 M M1 N N1 N2 N3 N4 N5 N6 P n P1
    (H7)     		Q
    CORP55/65* 300 179 150 260 597 390 347 150 74 146 M16 20 12 18
    CORP61/75* 360 192.5 187.5 325 630 430 400 157.5 78 169.5 M16 12 12 22
    CORP 64/75* 360 192.5 187.5 325 630 430 400 157.5 78 168 M16 12 12 22
    CORP 73/90* 350 220 210 360 845 460 420 170 80 173.5 M20 16 20 26
    CORP 75/90* 350 220 210 360 845 460 420 170 80 172.5 M20 16 20 26
    CORP75.35/90* 350 220 210 360 845 420 340 170 79.825 132.325 M20 16 20 26
    CORP77/93* 350 220 210 360 845 460 420 170 80 171.5 M20 16 20 26
    CORP 90/110* 430 213.5 203.5 355 1014 450 420 160 95 165 M20 18 16 30
    CORP 92.5/114* 430 213.5 203.5 355 1014 450 420 160 95 163.75 M20 18 16 30
    CORP 110/130* 500 242 230 400 1029 530 500 180 108 195 M24 20 16 33
    型番/サイズ Q1 R S T U V
    (f7)     		Z Z1 重量
    [kg]     		オイル容量
    [kg]
    CORP 55/65* 18 812 75 1082 40 150 387 360 650 35
    CORP61/75* 22 892.5 100 1212 55 195 450 420 1250 70
    CORP64/75* 22 892.5 100 1212 55 195 450 420 1250 70
    CORP73/90* 26 1125 110 1512 60 220 480 450 1650 90
    CORP75/90* 26 1125 110 1498 60 220 480 450 1650 90
    CORP75.35/90* 26 1125 155 1498 60 220 400 400 1650 90
    CORP 77/93* 26 1125 110 1498 60 220 480 450 1650 90
    CORP 90/110* 26 1301.5 112 1693 50 250 470 470 2100 105
    CORP 92.5/114* 26 1301.5 112 1693 50 250 470 470 2100 105
    CORP 110/130* 33 1379 125 1804 55 340 560 560 3000 110

    注記

    • スクリュー径は参考値です。
    • 重量およびオイル容量は概算値となり、型式により若干変動します。
    • 大型サイズ、軸間仕様、カスタマイズなど技術詳細については弊社までご相談ください。

    製品仕様

    型番/サイズ 公称減速比 (i) 入力回転速度 (n₁) [min⁻¹] 出力回転速度(n₂) [min⁻¹] 軸あたりの定格トルク(Mₜ) [Nm] 合計定格トルク(Mₜ) [Nm]
    Fs=1.2 Fs=1.2
    CORP 55/65* 20-80 1500-2500 20-60 3050 6010
    CORP61/75* 20-80 1500-2500 20-60 4790 9580
    CORP64/75*
    CORP73/90* 20-80 1500-2500 20-60 6610 13220
    CORP75/90* CORP75.35/90* 20-80 1500-2500 20-60 7450 14900
    CORP 77/93*
    CORP90/110* 20-80 1500-2500 20-60 13500 27000
    CORP92.5/114*
    CORP 110/130* 20-80 1500-2500 20-60 24080 48160

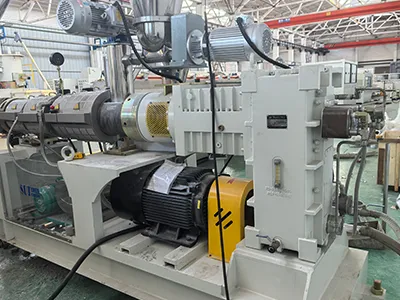

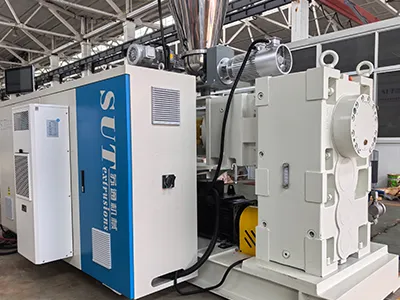

    • CORC シリーズギヤボックス 異方向二軸押出機向け
    • CORC シリーズギヤボックス 異方向二軸押出機向け
    CORC シリーズギヤボックス

    異方向二軸押出機向け

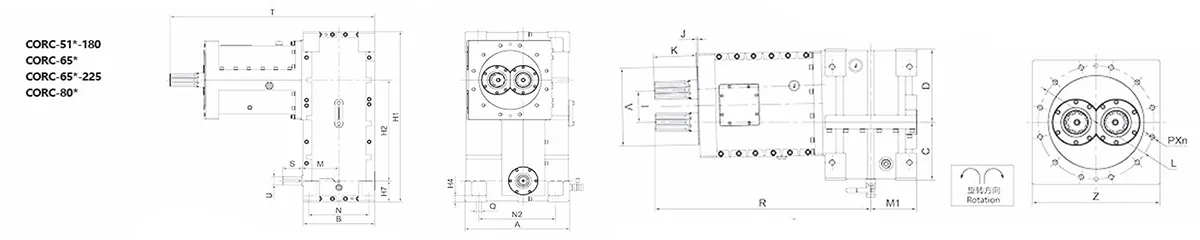

    外形寸法 (mm)

    外形寸法
    型番/サイズ A B B1 C D d H (H10) H1 H2 H3 H4 H5
    CORC-51*-180 420 296 320 180 240 DIN5463-8×46×54 160 722 432 522 25 25
    CORC-65* 485 330 435 215 270 DIN5463-8×56×65 192.5 835 494 597 30 25
    CORC-65*-225 525 360 550 225 300 DIN5480-W65×3×30×20 225 907 545 657 35 25
    CORC-80*-250 565 407 580 250 315 DIN5463-8×62×72 250 1015 610 735 40 20
    CORC-80* 625 495 550 295 330 DIN5463-8×62×72 240 1000 570 710 35 35
    型番/サイズ H6 H7 (H10) I J K L M M1 N N1 N2 N3 P n
    CORC-51*-180 362 9 93.48 6 164.52 275 158 163 250 40 300 290 M16 10
    CORC-65* 404.5 103 115.5 5 155.97 350 170 165 280 100 355 385 M16 12
    CORC-65*-225 432 112 115.5 - 199.96 - 192 180 315 135 365 490 - -
    CORC-80*-250 485 125 137.54 6 180 420 213.5 283.5 355 160 385 520 M20 18
    CORC-80* 470 140 137.4 6 193.97 420 257.5 247.5 425 140 455 480 M20 18
    型番/サイズ Q Q1 R S T U V(f7) Z Z1 重量 (kg) オイル容量 (kg)
    CORC-51*-180 22 22 666.69 80 829.69 35 240 320 320 650 34
    CORC-65* 24 22 781 90 946 40/48 290 385 385 720 38
    CORC-65*-225 26 27 873.22 100 1053.22 45 - 546 400 900 50
    CORC-80*-250 30 27 890.5 112 1174 50 350 460 460 1350 85
    CORC-80* 26 26 1116.5 140 1364 60 350 480 480 1750 100

    注記

    • スクリュー径は参考値です。
    • 重量およびオイル容量は概算値となり、型式により若干変動します。
    • 大型サイズ、軸間仕様、カスタマイズなど技術詳細については弊社までご相談ください。
    • CRC シリーズギヤボックス
    • CRC シリーズギヤボックス
    CRC シリーズギヤボックス

    同方向回転二軸押出機用
    過酷な環境にも応える、確かな駆動ソリューションをお探しの方へ

    お客様のシステムに最適なギヤボックス・減速機をご提案

    当社について

    Transcykoは産業用ギヤボックスおよび減速機の開発から製造までをトータルに手がける専門メーカーです。40年に及ぶモノづくりの知見をベースに、化学・冶金・自動化等の高度なスペックが求められる市場へ、オーダーメイドの高精度駆動ソリューションを供給しています。南京と台湾に広大な製造工場（総面積40,000m²）を構え、年間最大60,000台に及ぶ高精度ギヤ減速機の安定した量産体制を確立しています。

    • 当社について40年以上のギヤボックス製造実績
    • 当社について工業技術研究院（ITRI）との共同開発体制
    • 当社についてドイツ・日本製の先進の加工・検査設備
    • 当社についてISO 9001、ISO 14001、ISO 45001、ISO 50001認証取得
    • 当社について世界各国の販売代理店との強固なパートナーシップ

    産業用ギヤボックスは、入力軸と出力軸の回転比を調整することにより、回転動力源の速度変換およびトルク変換を制御する機構です。内部の大小さまざまなギアが連動し、効率よく動力を伝達します。それぞれの機械に最適なスピードとトルクを発生させます。

    ギヤボックスとは、モーターなどの動力を効率よく伝えるために、回転速度やトルク、動く向きをコントロールするギヤシステムの総称です。対して減速機は、ギヤボックスの中でも特に回転速度を落とし、その分だけトルクを大きくする目的に特化して設計された装置を指します。主にコンベアやミキサー、昇降システムなど、強力なトルク、正確な運動制御を要求される駆動用途に適用されます。すべての減速機はギヤボックスの分類に含まれますが、ギヤボックスは減速用途のみに限定されるものではありません。

    ギヤボックスの選定は、装置に求められる回転速度とトルクのバランスで決まります。モーターの回転を落とすことでトルクを増大させたい場合、減速機の導入が最適な選択肢です。これに対し、回転方向の変更、変速機構の付加、より高度なトルク制御が求められる用途の駆動系にはギヤボックスが適応します。高効率なモデルを選ぶためには、負荷の特性、日々の稼働時間、メンテナンス性を考慮します。

    潤滑油の品質を確認し、規定のオイル量を保つようにしてください。定期的なオイル分析を行い汚染や劣化を早期検出します。最適にオイル交換を行うことで、ギヤの摩耗を防ぎ、ギヤボックスの長期的な安定稼働につながります。
